規格型號：1—20噸
鍋爐效率：83%
適用燃料： AII （二類煙煤）
應用范圍：醫藥、化工、輕工、建材、養殖、酒店、制衣等
產品介紹：

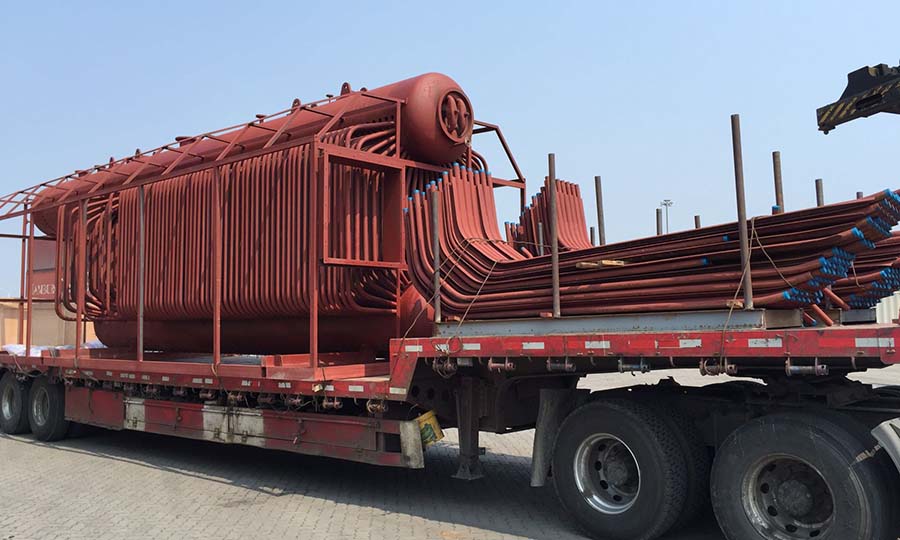

SZL型組裝水管蒸汽鍋爐是雙鍋筒縱置鏈條爐排鍋爐，鍋爐本體由縱置的上、下鍋筒和對流管束組成。燃燒室左右二側裝有光管水冷壁管。上鍋筒內裝有汽水分離裝置和表面排污裝置，下鍋筒內裝有定期排污裝置。在鍋爐尾部布置了省煤器。燃燒部分采用輕型鏈條爐排實現機械加煤，配有鼓風機、引風機進行機械通風，并裝有螺旋出渣機實現自動出渣。
SZL型組裝水管蒸汽鍋爐燃料自煤斗落到爐排上，進入爐膛燃燒后，火焰經過后拱折射向上通過本體燃燼室折向?qū)α鞴苁ㄟ^后煙氣出口進入省煤器、除塵器，然后由引風機抽引通過煙道至煙囪排向大氣。以組裝方式出廠，燃燒設備采用輕型鏈條爐排，操作維修方便。燃燒穩定，熱效率高，配以高效除塵器，符合環保要求。
性能特點：
1、本鍋爐分上、下兩大件出廠，上部大件包括鍋爐本體、鋼架集上部爐墻，下部大件包括煤斗、鏈條爐排、底座鋼架、下部爐墻，除中間隔墻在現場砌筑外其余部件均組裝出廠；
2、燃燒部分采用輕型鏈條爐排，雙側進風。爐排下設有六個獨立風室，在風室兩側設有調風機構，空氣由鼓風機鼓入在底座下部進入二側風道，經調風機構進入獨立風室；
3、上部爐墻由工廠組裝出廠，下部爐墻及前后拱由耐火粘土磚硅酸纖維及保溫材料組成。燃料自加煤斗經煤閘門進入爐膛燃燒，燃燼的煤渣在爐排的運行下落入出渣斗由螺旋出渣機排出；
4、鍋爐設有電控操作臺，操作臺設有鍋爐熱工參數顯示儀、鼓、引風機開度指示表、電動執行機構的遙控按鈕。鍋爐給水采用自動給水裝置并設有過溫報警裝置；
5、燃燒煤種適宜低位發熱值≥17750J/Kg，揮發物＞38.5%，含灰量≤32.4%的二類煙煤。
技術參數：
| 型號 | SZL2 | SZL4 | SZL6 | SZL10 | SZL15 | SZL20 |
| 額定蒸發量（t/h） | 2 | 4 | 6 | 10 | 15 | 20 |
| 工作壓力（Mpa） | 1.25/2.5 | 1.25/2.5 | 1.25/2.5 | 1.25/2.5 | 1.25/2.5 | 1.25/2.5 |
| 蒸汽溫度（℃） | 194/225 | 194/225 | 194/225 | 194/225 | 194/225 | 194/225 |
| 給水溫度（℃） | 20 | 20 | 20 | 20 | 20 | 20 |
| 爐排面積（㎡） | 3.22 | 6.72 | 7.52 | 11.8 | 18 | 23 |
| 熱效率（%） | 79.55 | 78.82 | 79.5 | 80.2 | 82 | 82 |
| 鍋爐重量（T） | 25 | 30 | 22.5 | 26.5 | 30 | 35 |
鍋爐尺寸 長、寬、高 （mm） | 5500
2350
3970 | 7730
2360
3520 | 6150
2840
3540 | 7853
3316
3524 | 10000
3200 3500 | 11000 3200 3500 |
